XDB-6900（產品簡介）
深圳市新地標環保科技發展有限公司

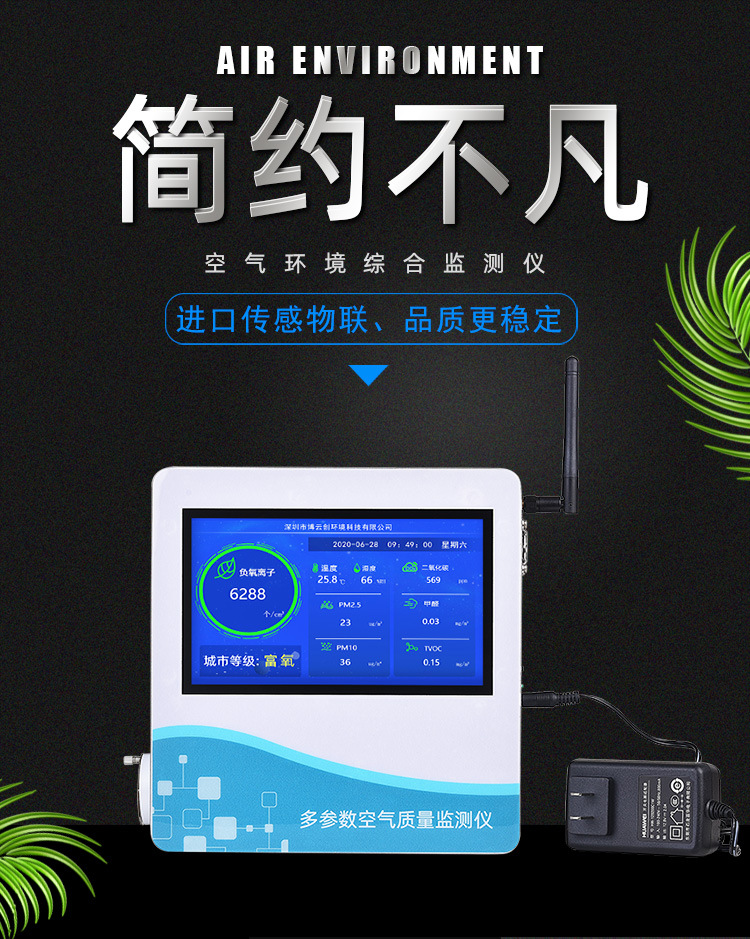

產品簡介

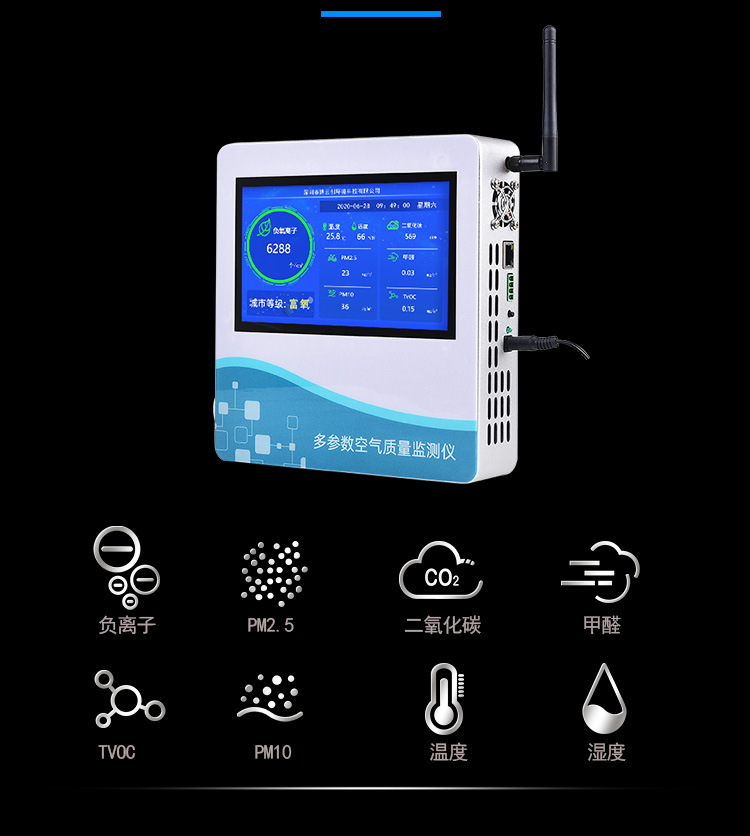

壁掛式帶顯示多參數環境檢測儀XDB-6900系列由我司自主研發設計的一款空氣環境綜合指數監測儀，可同時用于檢測室內溫度、濕度、PM2.5、PM10、甲醛、TVOC、CO2、負氧離子等參數；自帶7寸液晶顯示屏實時顯示各參數監測濃度值，并可通過RS485、WIFI、以太網等方式將信號傳輸至云管理平臺，通過電腦后臺、手機微信端、大屏電視機等方式遠程查看展示數據；功能非常完善，基本涵蓋了反映空氣質量的各個指標。儀表采用原裝進口的傳感器及運算芯片，具備高精度、高分辨率、穩定性好。廣泛應用于酒店學校、機場車站、樓盤建筑、樓宇暖通、智能家居、醫療場所、培訓機構、養老院等場所。

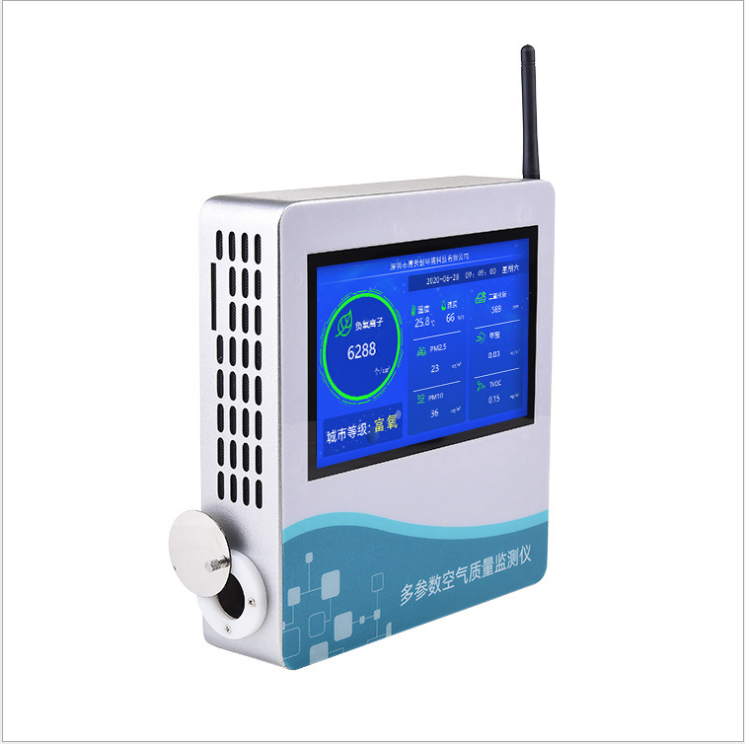

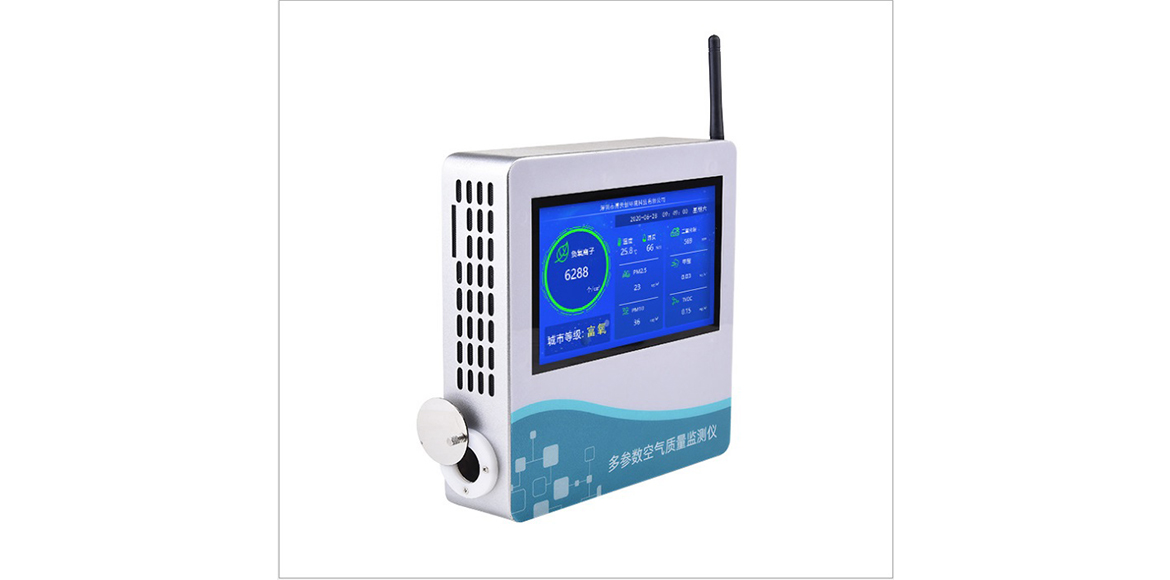

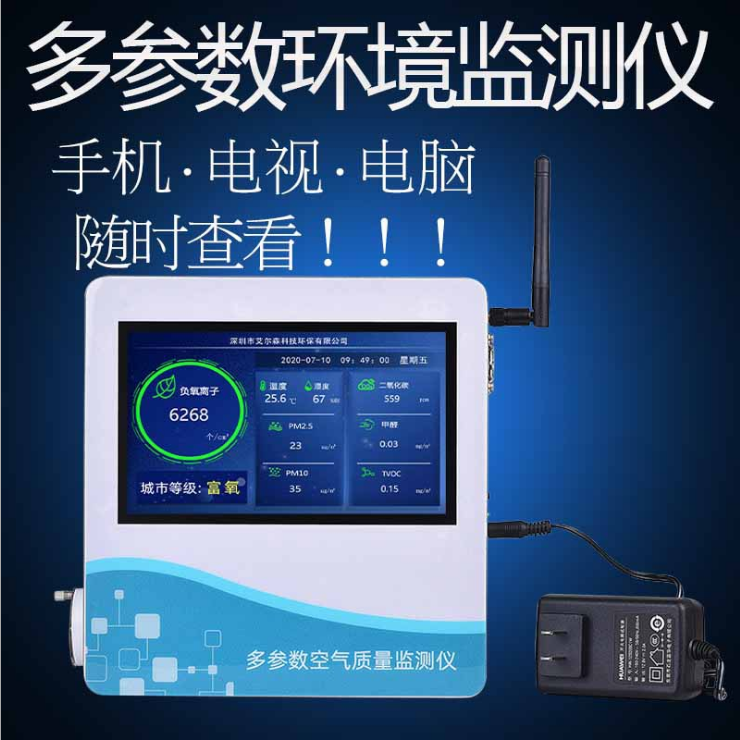

壁掛式帶顯示多參數環境檢測儀
產品優勢
檢測參數多樣化、基本涵蓋室內常規參數，并可根據需求定制；
原裝進口傳感器及專業級的信號處理芯片，保證傳感器數據精度；
空氣動力學透氣通孔，內置鼓風機加快空氣流動，實時采樣，穩定可靠；
接線端子和圓孔插頭兼容供電方式，電源供電方便使用；
自帶7寸液晶觸摸屏顯示，高端大氣；
同時具備RS485、WIFI、以太網（RJ45）等多種傳輸方式；
配套云端管理平臺，可遠程電腦、手機微信端、大屏電視機同時查看數據，滿足各種應用場所需求；
精心電路軟硬件設計，故障率低，穩定時間短；
內置負氧離子檢測儀，反應靈敏，精度高
設備參數
供電電壓：12VDC（配電源適配器220VAC）
消耗電流：500mA左右（平均電流）
顯示方式：自帶7寸液晶觸摸屏
屏幕規格：電容觸摸屏，高清1024*600分辨率
顯示界面：8項檢測數據、空氣質量、時間、日期（界面支持定制）
信號輸出：RS485、WIFI、以太網（RJ45）、GPRS、NB-IOT；
溫濕度檢測：溫濕度探頭（可選外置探頭）
外殼材質：金屬材質
吸氣方式：內置鼓風機自動吸氣帶金屬過濾網
風扇轉速：8000±10%RPM
設備噪音：＜40dB
防護等級：IP30
安裝方式：壁掛安裝，或立式桌面放置
顯示尺寸：154mm×86mm
整機尺寸：220mm×210mm×50mm
工作環境：0-50℃；15-85%RH（無凝露）
儲存環境：-10-60℃；0-100%RH（無凝露）
監測參數介紹
| 多參數環境檢測儀XDB-6900 | |||||
| 檢測參數 | 檢測原理 | 檢測量程 | 分辨率 | 誤差/精度 | 有/無 |
| 溫度 | 能隙溫度傳感 | -40-80℃ | 0.1℃ | ±0.5℃ | √ |
| 濕度 | 電容式 | 0-100%RH | 0.1%RH | ±5%RH | √ |
| PM2.5 | 激光光學 | 0-1000ug/m³ | 1ug/m³ | ±10%F.S | √ |
| PM10 | 激光光學 | 0-2000ug/m³ | 1ug/m³ | ±10%F.S | √ |
| CO2 | 非色散紅外 | 0-5000ppm | 1ppm | ±40ppm±3%讀數 | √ |
| TVOC | 金屬氧化物 | 0-5.00mg/m³ | 0.01mg/m³ | ﹤±10% | √ |
| 甲醛 | 電化學原理 | 0-2.00ppm | 0.01ppm | ﹤±0.05ppm | √ |
| 負氧離子 | 平行電容式 | 0-50000ion/cc | 1ion/cc | ﹤±10% | √ |

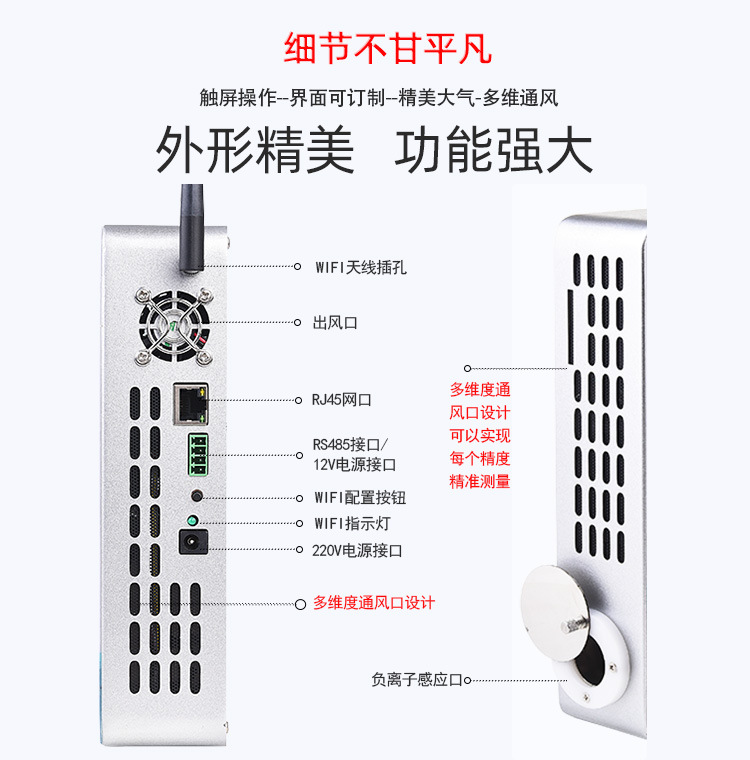

產品尺寸及接口說明
產品包裝清單
、主機 1臺
、溫濕度傳感器探頭 1個（外置溫濕度配，內置無）
、WIFI線 1根
、接線端子 1個
、電源適配器12V 2A 1個
、自攻螺絲+膨脹管 2對
、產品說明書 1份
、產品合格證 1張
、產品保修卡 1張
安裝步驟
、按照?qǐng)D示尺寸在墻上打入自攻螺絲和膨脹管 ；將監測主機掛在墻上安裝固定；注意檢查是否固定牢靠；
、若用WIFI傳輸，需將WIFI天線安裝到檢測主機右側安裝孔，直接螺紋扭上即可；
、電源適配器圓頭插入主機右側對應位置，另一端插入220V雙孔插座即可；
、安裝文檔下面第七條“WIFI配置方式”，將設備配置好WIFI，注需保證WIFI穩定，否則數據容易掉線；
、或者使用RJ45網口插入網線，“WIFI或網線使用其一即可”；
、若使用GPRS 傳輸?shù)挠脩?hù)，右側插入SIM卡（聯通或者移動大卡）即可；
RS485接口及通訊協議
采用MODBUS協議的RTU方式，在RTU方式下，使用RTU模式，消息發送至少要以3.5個字符時間的停頓間隔開始。當?shù)谝粋€(gè)域（地址域）接收到，每個設備都進行解碼以判斷是否發往自己的。在最后一個傳輸字符之后，一個至少3.5個字符時間的停頓標定了消息的結束。一個新的消息可在此停頓后開始。整個消息幀必須作為一連續的流傳輸。如果在消息幀完成之前有超過3.5個字符時間的停頓時間，接收設備將刷新不完整的消息并假定下一字節是一個新消息的地址域。
1、硬件采用RS485，主從式半雙工通訊，主機呼叫從機地址，從機應答方式通訊。
2、數據幀格式：1個起始位，8個數據位，1個停止位，無校驗位。波特率：9600bps
3、消息幀包含：地址域，功能碼域，數據域，CRC16檢測域。
4、 本設備支持十六進制03H、06H功能碼（即十進制03和06功能碼）。其中03H用于讀取設備堆棧，06H用于修改設備堆棧。
設備相應堆棧規劃如下（表1）：
| 寄存器地址 | 對應參數 | 小數點 | 單位 | 數據說明 |
| 40001 | CO2 | 0 | ppm | 0-5000ppm |
| 40002 | PM2.5 | 0 | ug/m³ | 0-1000µg/m3 |
| 40003 | ||||
| 40004 | TVOC | 2 | mg/m³ | 0-5.00mg/m³ |
| 40005 | ||||
| 40006 | 溫度 | 1 | ℃ | -40.0-80.0℃ |
| 40007 | 濕度 | 1 | %RH | 0-100.0%RH |
| 40008 | -- | -- | -- | -- |
| 40009 | 甲醛 | 2 | ppm | 0-2.00ppm |
| 40010 | ||||
| 40011 | ||||
| 40012 | 負氧離子 | |||
| 40013 | -- | -- | -- | -- |
| 40014 | PM10 | 0 | ug/m³ | 0-2000µg/m3 |
| 40015 | -- | -- | -- | -- |
| 40016 | 設備地址 | -- | -- | 默認01 |
| 40017 | 波特率 | -- | -- | 默認9600（勿更改） |
所有數據為雙字節,.數據采用Littile Endian,即高位字節在前,低位字節在后。
WIFI無線連接及配網說明（需外網網絡）
長按產品右側黑色圓形WIFI配置按鈕3S以上，設備恢復出廠設置，（然后用筆記本或者有無線網卡的臺式機，或者用智能手機）手機連接WiFi模塊的無線熱點，熱點為“USR-C215”，無密碼可直接連接（注：勿多臺設備同時通電配置，否則會出現多個熱點），如下圖示以電腦配置流程說明（手機配置操作流程一樣）：
2、打開瀏覽器，輸入網址：10.10.100.254（這個為模塊的默認IP）；
點擊前往，輸入登錄名和密碼，登錄名：admin，密碼：admin；
登入進入設置頁面，設置如下圖：
選擇“透?jìng)鲄?shù)”；
RJ45網口：對應接口插上網線即可；
GPRS插卡：機器右側插入SIM卡即可；（聯通或者移動SIM大卡）
WIFI、以太網、GPRS 選其一即可；另需根據出廠前客戶要求選擇；
（下載完成用U盤考錄裝到電視機上安裝軟件運行即可）（注：電視機需為小米43-55寸液晶電視機（推薦小米4A），若需選擇其他品牌或尺寸電視機需用電腦主機或小米盒子（推薦小米4C）投屏驅動顯示）安裝完成進入軟件輸入客戶ID即可；
1.不要將變送器接于電壓15VDC的地方；
2.請參考用戶手冊中產品外型和尺寸圖安裝設備；
3.將變送器安裝在需要檢測的位置，應遠離發熱體或蒸汽源頭，防止陽光直射；
4.電路接線時，把電線與接線端子連接，確保接線正確牢固；
5.盡量遠離大功率干擾設備，以免造成測量不準確，如變送器，電機等；
6.避免在易于傳熱且會直接造成與待測區域產生溫差的地帶安裝，否則會造成溫濕度測量不準確。
7.RS485通訊線需要屏蔽雙絞線，必要時需要2個250Ω終端匹配電阻。
8.WIFI傳輸通電狀態下請勿長按側面黑色圓形WIFI配置按鍵，否則需要從新配網；
9.勿將設備長期使用在高濕場所，以免對設備壽命造成影響；
保修條款
1、客戶自夠買 XDB-6900系列之日起，可享受1年保修服務。
2、保修有效期自開具發票之日或保修卡登記購買日算起，網絡銷售按照簽收之日算起。
3、在要求提供售后服務時，請聯系相關負責人寄回本公司售后服務部。
注：售后服務不包含以下幾種情況：
1、擅自拆裝、改裝改產品而造成的故障；
2、在使用、搬運過程中跌落造成的故障；
3、須保持機身上的標簽完好，擅自撕毀不保；
4、不符合本產品使用環境導致產品故障；
5、因接線或電源錯誤導致本產品燒毀損壞。
